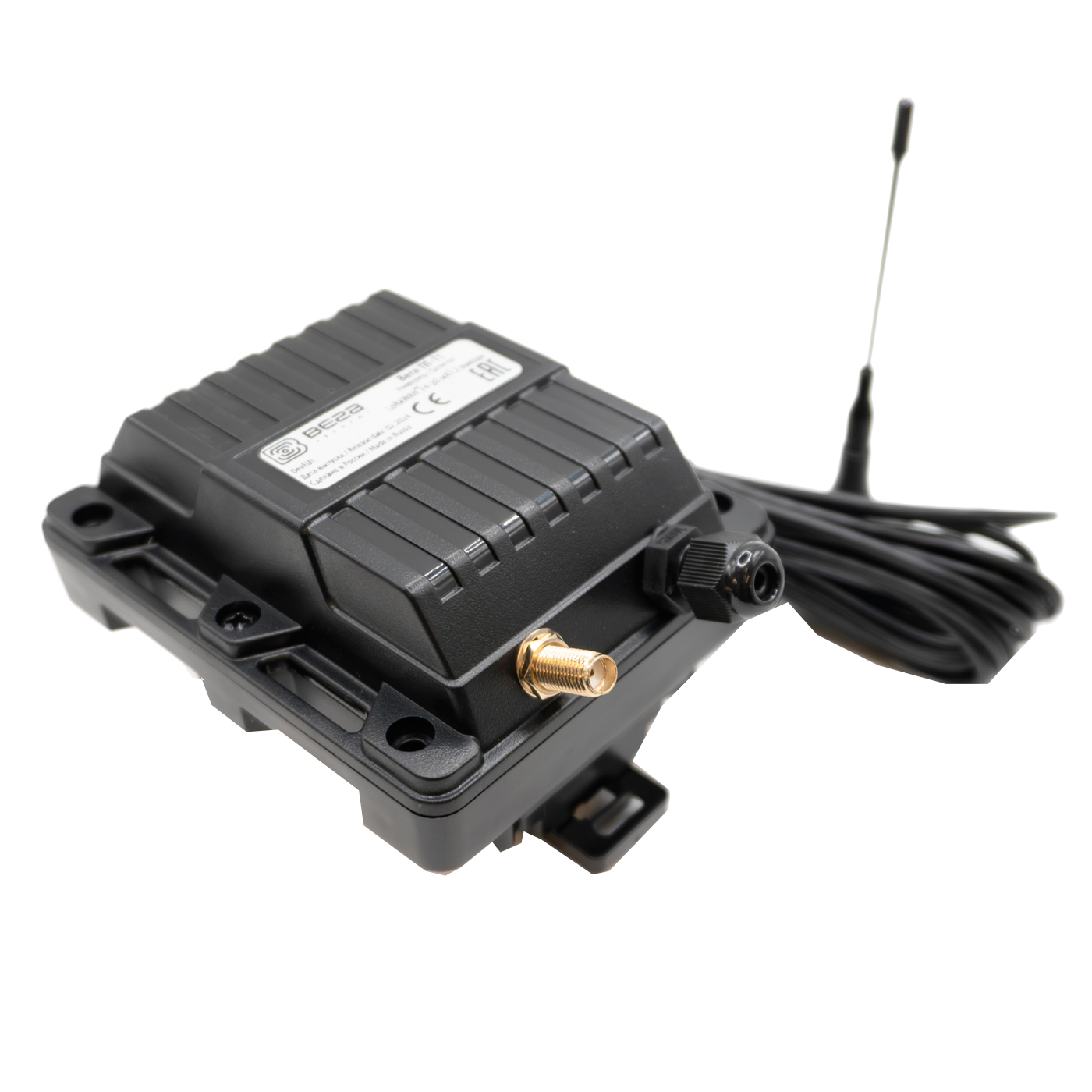

Вега ТП-11 — конвертер 4–20 мА LoRaWAN

• Устройство класса A или C (в зависимости от типа питания)

• Комбинированное питание: батарейное и внешнее

• Интерфейс токовой петли 4–20 мА

• Работа в режиме прозрачного радиомодема LoRaWAN ↔ 4–20 мА

• Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)

• Дополнительные частотные планы IN865, AS923, AU915, KR920, US915 (опция заказа)

• Возможность задания произвольного частотного плана (на основе EU868)

• Сохранение непереданных пакетов в памяти (до 200 записей)

• Контроль выхода измеряемого тока за заданные пороги с формированием тревожных сообщений

• Раздельная настройка периодов опроса, накопления и передачи данных

• Формирование тревожных пакетов при превышении допустимого диапазона 4–20 мА

• Светодиодная индикация режимов работы и статуса подключения (на плате устройства)

• Два охранных входа

• Два выхода типа «открытый коллектор»

• Измерение температуры

• Привязка показаний ко времени по внутренним часам

• Настраиваемые периоды накопления данных и выхода на связь — от 5 минут до 24 часов

• Поддержка ADR (Adaptive Data Rate)

• Передача пакетов с подтверждением (настраивается)

• Поддержка способов активации OTAA и ABP

• Режимы работы «Активный» и «Склад»

• Выход на связь при сработке охранных входов

• Контроль уровня заряда встроенной батареи

• Чувствительность приёмника до −138 dBm

• Настройка через USB-интерфейс с помощью Vega LoRaWAN Configurator

• Подключение датчиков и приборов с выходом 4–20 мА к сетям LoRaWAN

• Автономная работа от батареи и поддержка внешнего питания

• Прозрачная передача аналоговых измерений по радиоканалу

• Встроенные охранные входы и управляющие выходы

• Гибкая настройка интервалов измерения и передачи данных

• Интеграция с IOT Vega Server, IoT-платформами и системами АСКУЭ

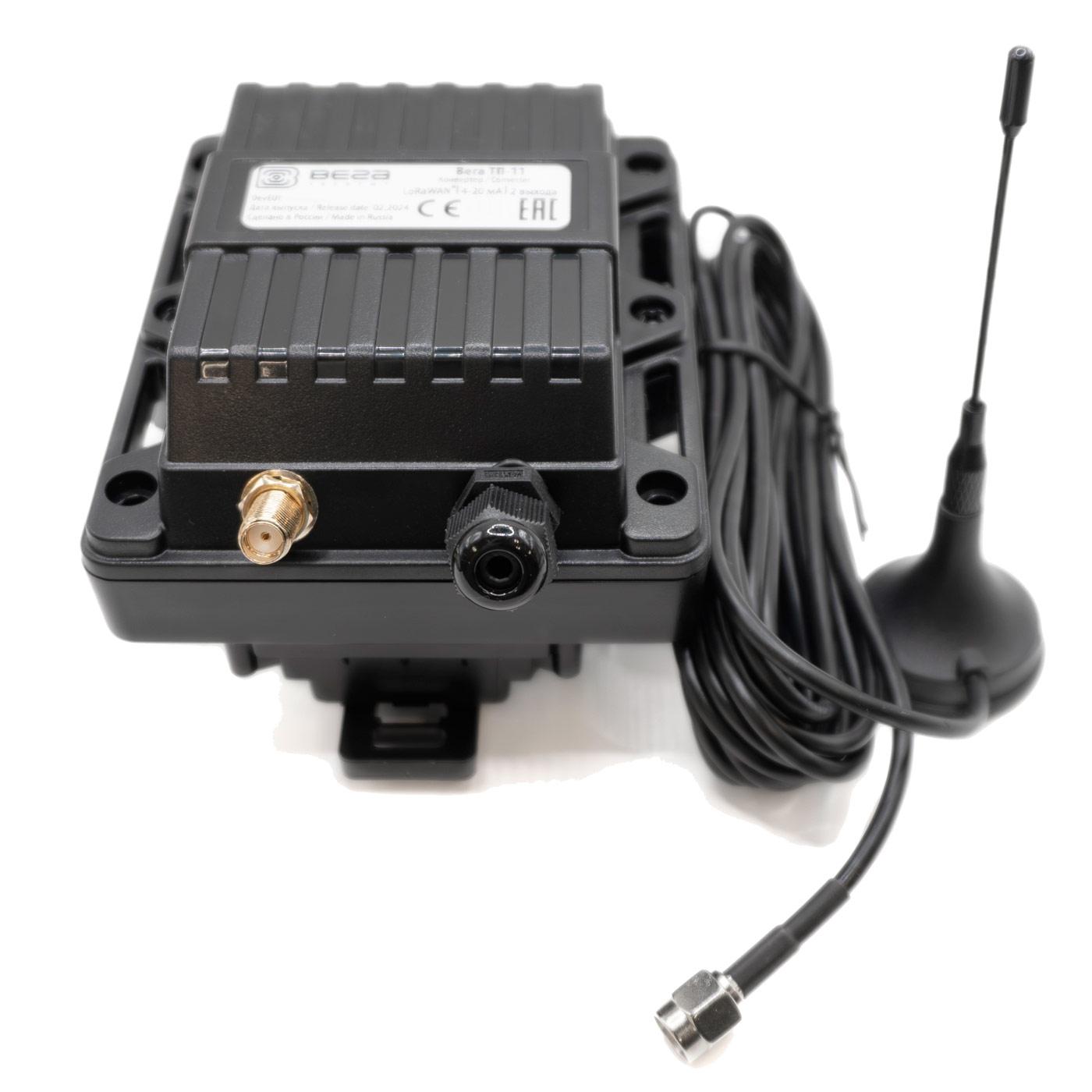

• Антенный разъём SMA для подключения внешней антенны

Вега ТП-11 используется для подключения датчиков и оборудования с токовым выходом 4–20 мА к системам дистанционного мониторинга и учёта. Устройство преобразует измеренные значения, накапливает их во внутренней памяти и передаёт в сеть LoRaWAN с заданной периодичностью.

Вега ТП-11 поддерживает контроль измеряемого тока в заданном диапазоне 4–20 мА с возможностью задания нижнего и верхнего порогов. При выходе значения за пределы установленного диапазона устройство формирует внеочередной пакет данных и передаёт его в сеть LoRaWAN.

Для оптимизации энергопотребления и трафика предусмотрена раздельная настройка периодов опроса, накопления и передачи данных. Возможна организация сценариев, при которых данные передаются только при превышении порогов либо по заданному расписанию.

Встроенная память устройства позволяет накапливать данные при отсутствии связи с сетью LoRaWAN с последующей выгрузкой архивных значений при восстановлении соединения.

Два входа могут быть сконфигурированы в охранном режиме, а два выхода типа «открытый коллектор» позволяют управлять внешними исполнительными устройствами. Поддержка автономного питания делает конвертер пригодным для применения на объектах без постоянного электроснабжения.

Подключение промышленных датчиков 4–20 мА
Системы мониторинга давления, уровня, расхода и температуры
Инженерные и технологические системы
Промышленные IoT-сети
Системы АСКУЭ и диспетчеризации
Удалённые и распределённые объекты

Вега ТП-11 интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ, поддерживает ADR, подтверждённые сообщения и способы активации OTAA и ABP.

Настройка параметров выполняется через USB-порт (mini-USB, type B). Пользователь может задать режимы работы, интервалы накопления и передачи данных, параметры сети LoRaWAN, а также логику охранных входов и управляющих выходов.

Устройство поддерживает детализированный протокол обмена данными с сетью LoRaWAN. Передаваемые пакеты содержат информацию о текущем состоянии устройства, уровне заряда батареи, измеренном значении тока, температуре внутри корпуса, а также причинах передачи пакета (по расписанию, по тревоге, по запросу).

Структура передаваемых пакетов и описание полей приведены в руководстве по эксплуатации устройства.
