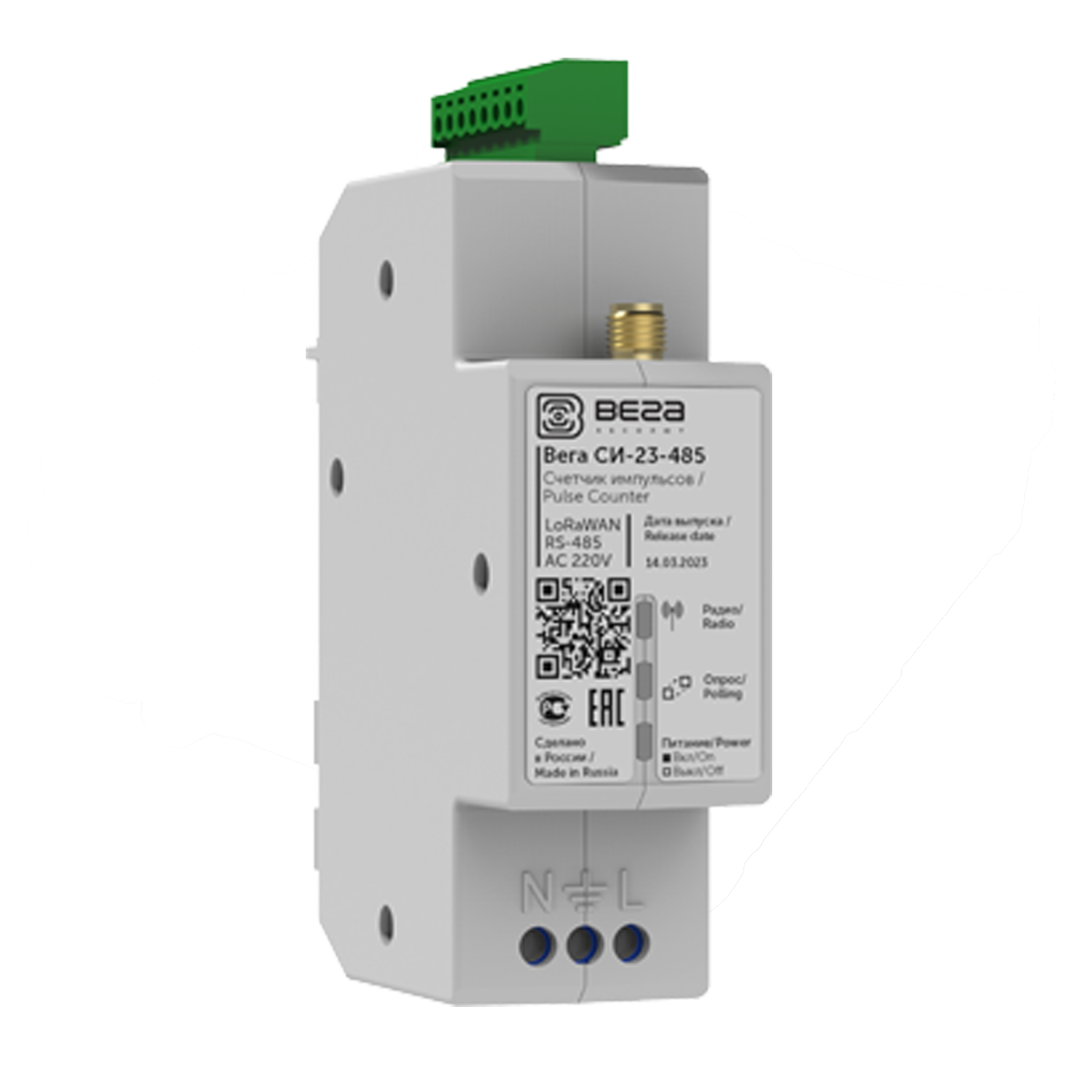

Вега СИ-23-485 — счётчик импульсов RS-485 LoRaWAN для систем учёта и мониторинга

• Питание от сети 230 В (класс устройства LoRaWAN C)

• Прозрачный канал LoRaWAN ↔ RS-485

• Режим ModBUS RTU

• Режим опроса поддержанных приборов учёта

• Режим пользовательских запросов

• Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)

• Дополнительные частотные планы IN865, AS923, AU915, KR920, US915 (опция заказа)

• Возможность задания произвольного частотного плана на основе EU868

• Два входа импульсных/охранных

• Встроенное измерение температуры

• Настраиваемый период выхода на связь — 5, 15, 30 минут, 1, 6, 12 или 24 часа

• Поддержка ADR

• Передача пакетов с подтверждением (опция)

• Способы активации ABP и OTAA

• Выход на связь при сработке охранных входов

• Чувствительность приёмника до −138 dBm

• Настройка через UART или FSK-радиоканал (Vega LoRaWAN Configurator)

• Резервный аккумулятор

• Внешняя антенна

• Светодиодная индикация работы

• Корпус, удобный для монтажа в распределительные щиты

• Работа от сети 230 В с автоматическим переходом на резервное питание

• Поддержка RS-485 и импульсных входов в одном устройстве

• Совместимость с ModBUS RTU, поддержанными ПУ и пользовательскими сценариями

• Прозрачный канал LoRaWAN ↔ RS-485

• Гибкие настройки передачи данных и параметров сети

• Класс устройства LoRaWAN C для постоянной связи

• Интеграция с IOT Vega Server, IoT-платформами и системами АСКУЭ

• Корпус для DIN-рейки и щитового монтажа

СИ-23-485 используется для подключения приборов учёта и промышленного оборудования с интерфейсом RS-485 к LoRaWAN-сетям. Устройство поддерживает работу в режиме ModBUS RTU, позволяет опрашивать совместимые приборы учёта, обрабатывать пользовательские запросы, а также передавать данные через прозрачный канал.

Два импульсных входа могут выполнять функции счёта импульсов или работать как охранные линии. Наличие резервного аккумулятора обеспечивает корректную работу устройства и передачу данных даже при кратковременных перебоях питания.

Оборудование, поддерживаемое в режиме самостоятельного опроса:

• Меркурий 20Х

• Меркурий 23Х

• Энергомера CE102M

• Пульс СТК-15-М RS-485

• Пульсар (теплосчётчик)

Подключение приборов учёта с интерфейсом RS-485 к LoRaWAN
Автоматизированные системы учёта (АСКУЭ)
Опрос счетчиков электроэнергии, тепловычислителей и водосчётчиков по RS-485
Интеграция промышленного оборудования в системы IoT
Сбор данных в распределительных щитах и шкафах
Мониторинг ресурсов и оборудования
Охранные функции через импульсные входы

Вега СИ-23-485 интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ, поддерживает режим прозрачного канала LoRaWAN ↔ RS-485, опрос ModBUS RTU, а также работу с пользовательскими запросами. Все параметры устройства — интервалы связи, настройки LoRaWAN, поведение импульсных входов и режимы опроса RS-485 — задаются через конфигуратор.

Для локальной настройки устройство поддерживает переключение между модуляциями LoRa и FSK, что позволяет выполнять беспроводное подключение к ПК через Vega FSK Dongle. Данный адаптер подключается к USB-порту компьютера и обеспечивает обмен с устройством через FSK-радиоканал. Управление параметрами осуществляется в программе Vega LoRaWAN Configurator.

Проводное подключение выполняется через Vega USB-UART преобразователь, позволяющий получить доступ к интерфейсу UART для чтения и изменения настроек. Перед использованием необходимо установить драйвер для USB-COM интерфейса (MCP2200 или CP210x), после чего устройство доступно для конфигурирования в штатном режиме.

Описание протокола обмена данными СИ-23 с сетью LoRaWAN можно найти в руководстве по эксплуатации СИ-23

Счётчик импульсов Вега СИ-23-485 поставляется компанией «Я ТУТ» и применяется для внедрения в системы учёта и мониторинга, в том числе в распределительных щитах и шкафах.

Компания «Я ТУТ» осуществляет поставку, конфигурирование и техническое сопровождение устройств «Вега-Абсолют», а также оказывает услуги по радиопланированию и проектированию LoRaWAN-сетей.
