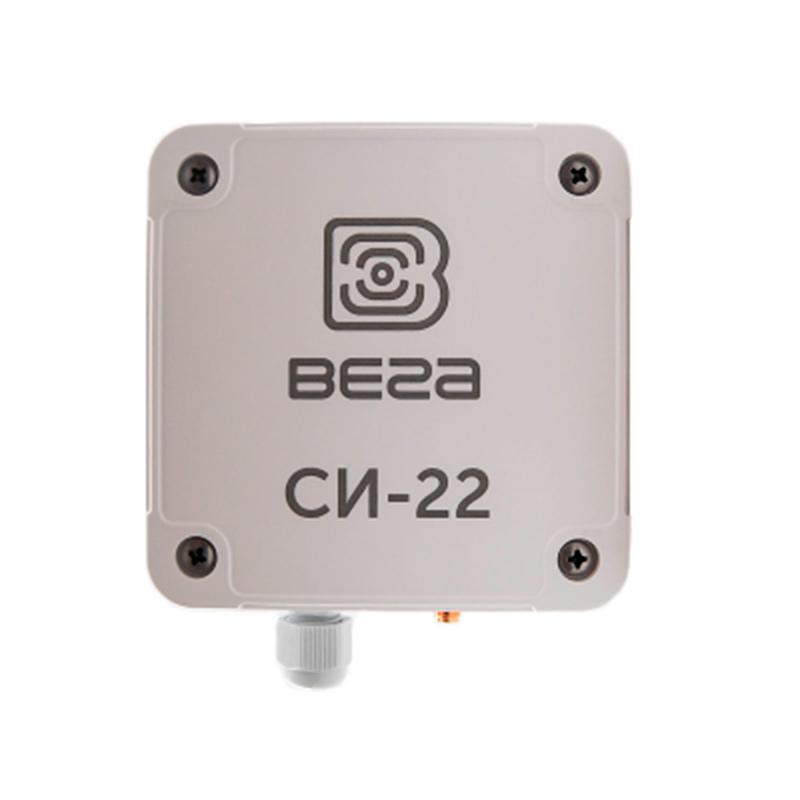

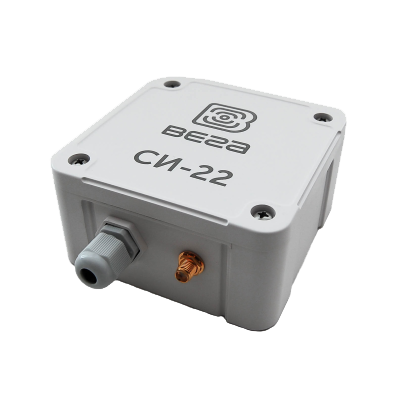

Вега СИ-22 — счётчик импульсов LoRaWAN с внешней антенной

Счётчик импульсов Вега СИ-22 предназначен для подсчёта электрических импульсов, поступающих на четыре независимых входа, с последующим накоплением и передачей данных в сеть LoRaWAN. Устройство оснащено внешней антенной и герметичным корпусом с высокой степенью защиты IP67, что позволяет использовать его в сложных условиях эксплуатации, включая уличное размещение.

Узнать цену Документация

Особенности

Устройство класса A
Четыре импульсных входа с возможностью использования в охранном режиме
Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)
Дополнительные частотные планы IN865, AS923, AU915, KR920, US915 (опция заказа)
Возможность задания произвольного частотного плана (на основе EU868)

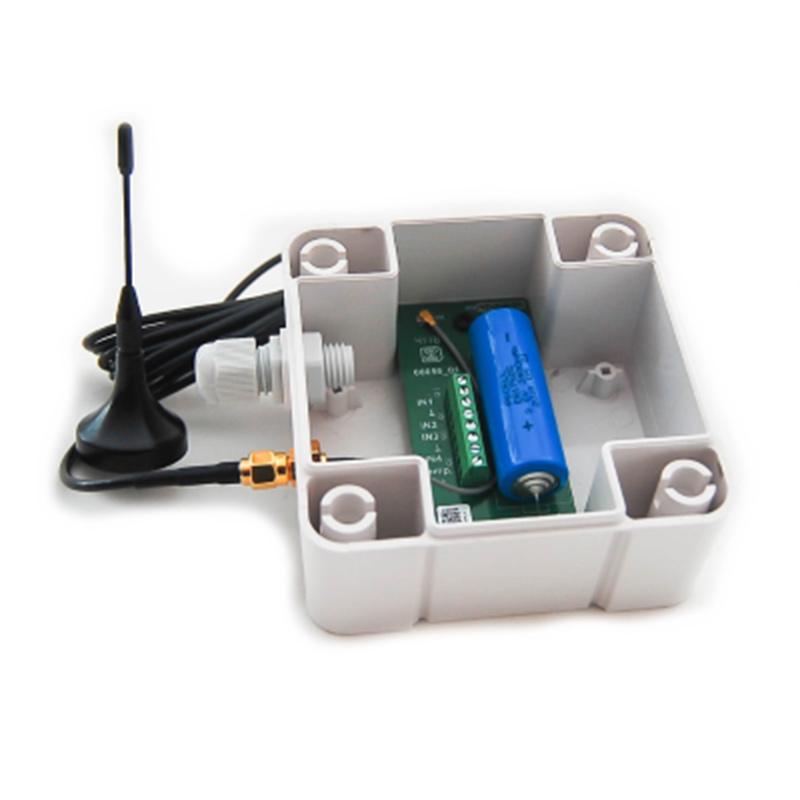

Внешняя антенна LoRa
Возможность подключения внешнего температурного датчика
Сохранение непереданных пакетов в памяти (до 200 записей)
Привязка показаний ко времени по внутренним часам
Настраиваемые периоды выхода на связь и накопления данных — от 5 минут до 24 часов
Поддержка ADR (Adaptive Data Rate)
Передача пакетов с подтверждением (настраивается)
Поддержка способов активации OTAA и ABP
Режимы работы «Активный» и «Склад»
Выход на связь при сработке охранных входов
Измерение уровня заряда встроенной батареи
Чувствительность приёмника до −138 dBm

Преимущества устройства
Вега СИ-22

Надёжная радиосвязь за счёт внешней антенны LoRaWAN
Герметичный корпус IP67 для эксплуатации на открытом воздухе
Четыре канала импульсного учёта в одном устройстве
Автономная работа от батареи 3,6 В типоразмера A
Возможность подключения внешнего температурного датчика
Гибкая настройка интервалов передачи и параметров сети
Интеграция в системы IoT и АСКУЭ

Назначение и возможности

Вега СИ-22 используется для дистанционного сбора показаний с приборов учёта коммунальных ресурсов и промышленного оборудования, имеющих импульсный выход (водосчётчики, электросчётчики, теплосчётчики, расходомеры).

Четыре входа могут быть сконфигурированы как импульсные или охранные, что позволяет использовать устройство не только для учёта, но и для контроля состояния оборудования. Поддержка внешнего температурного датчика расширяет возможности применения в системах мониторинга.

Сферы применения

Системы учёта коммунальных ресурсов (АСКУЭ)
Удалённый сбор показаний с приборов учёта
Промышленные и инфраструктурные сети IoT
Мониторинг оборудования с импульсными выходами
Охранные и сигнальные системы
Уличные и распределённые объекты с повышенными требованиями к защите корпуса

Питание и программное обеспечение

Счётчик импульсов Вега СИ-22 питается от литиевой батареи напряжением 3,6 В типоразмера A, что обеспечивает длительную автономную работу устройства.

Программное обеспечение поддерживает накопление данных, контроль уровня заряда батареи, передачу информации по LoRaWAN и работу в различных режимах энергосбережения. Настройка параметров выполняется через USB-порт (micro-USB, type B) с использованием конфигурационного ПО.

Интеграция и управление

Вега СИ-22 интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ, обеспечивая передачу данных по сети LoRaWAN с поддержкой ADR, подтверждённых сообщений и способов активации OTAA и ABP.

Устройство конфигурируется через проводное подключение по USB. Пользователь может задавать интервалы выхода на связь, параметры входов, частотный план и режимы работы в зависимости от сценария применения.

Заказ и сотрудничество

Счётчик импульсов Вега СИ-22 поставляется компанией «Я ТУТ» и применяется для построения автономных систем учёта и мониторинга на базе LoRaWAN.

Компания «Я ТУТ» осуществляет поставку, настройку и интеграцию оборудования «Вега-Абсолют», а также оказывает услуги по радиопланированию и развертыванию сетей IoT.

Оставьте заявку или свяжитесь с нами для консультации — мы ответим в течение рабочего дн

Характеристики

Основные технические параметры счётчика импульсов Вега СИ-22. Устройство имеет четыре входа, внешнюю антенну и корпус с защитой IP67 для эксплуатации на открытом воздухе.

Модель: Вега СИ-22
Производитель: Вега-Абсолют
Входы импульсные: до 4
Максимальная частота импульсного сигнала: 200 Гц
Входы охранные: до 4
USB-порт: micro-USB, type B
Диапазон рабочих температур, °C: −40…+85
Подключение внешнего датчика температуры: да
Класс устройства LoRaWAN: A
Количество каналов LoRaWAN: 16
Частотный план: RU868, EU868, AS923, AU915, US915, KZ865, произвольный (на основе EU868)
Способ активации в сети: ABP или OTAA
Период накопления данных: 5, 15, 30 мин, 1, 6, 12 или 24 ч
Период выхода на связь: 5, 15, 30 мин, 1, 6, 12 или 24 ч
Тип антенны LoRaWAN: внешняя
Чувствительность приёмника: −138 дБм
Дальность в сельской местности: до 15 км
Дальность в городской застройке: до 5 км
Мощность передатчика (по умолчанию): 25 мВт (настраивается)
Тип батареи питания: 3,6 В, типоразмер A
Размеры корпуса, мм: 96 × 96 × 50
Степень защиты корпуса: IP67
Габариты упаковки, мм: 165 × 118 × 57
Вес комплекта в упаковке, кг: 0,365
