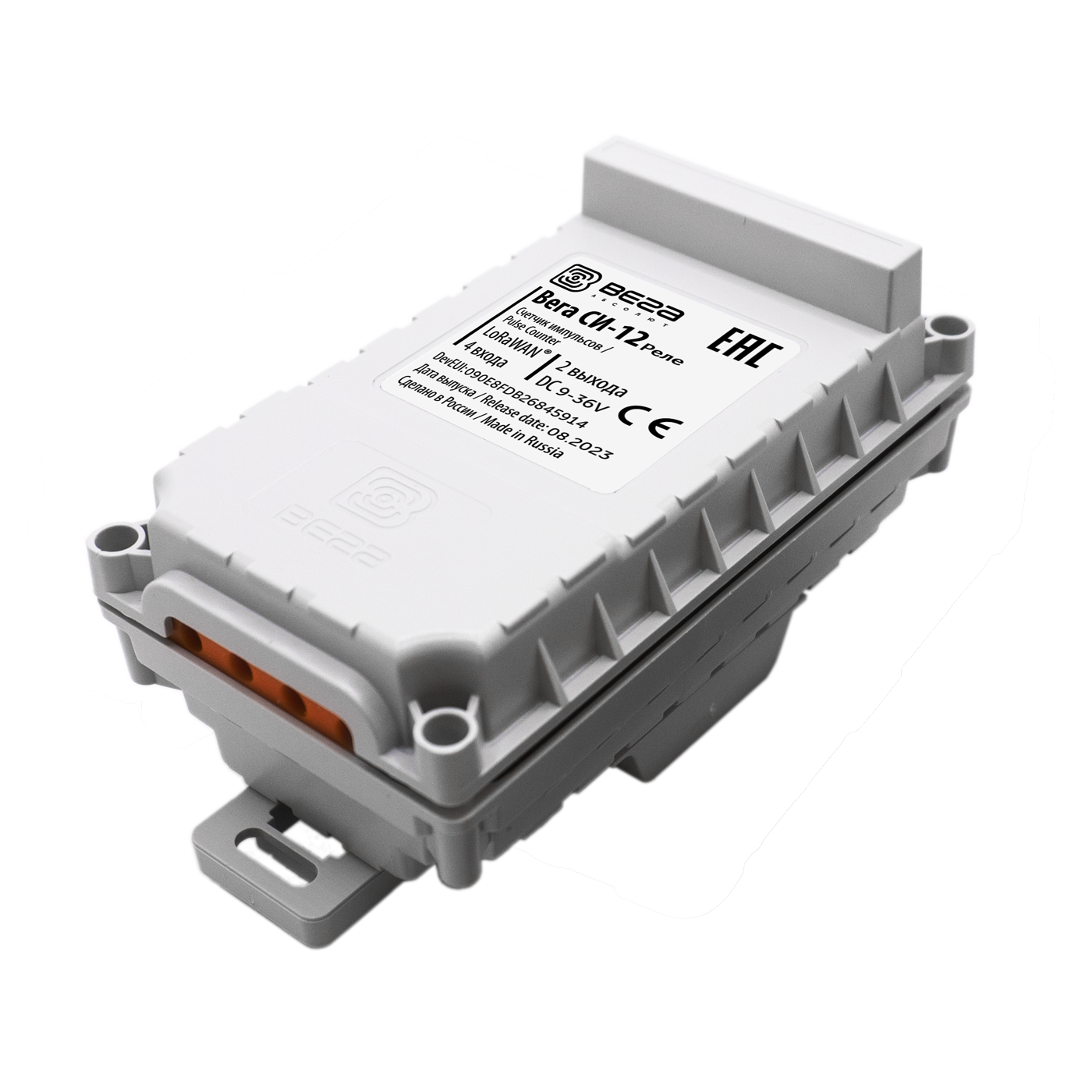

Вега СИ-12 Реле — счётчик импульсов LoRaWAN со встроенным реле управления
Особенности
Устройство класса C
Четыре импульсных и четыре охранных входаДва встроенных выхода реле
Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)
Дополнительные планы IN865, AS923, AU915, KR920, US915 (опция заказа)
Возможность задания произвольного частотного плана (на основе EU868)
Сохранение непереданных пакетов в памяти (до 200 записей)
Встроенный датчик температуры
Привязка показаний ко времени по внутренним часам
Настраиваемые периоды накопления и передачи — от 5 минут до 24 часов
Поддержка ADR (Adaptive Data Rate)
Передача пакетов с подтверждением (настраивается)
Режимы работы «Активный» и «Склад»
Выход на связь при сработке охранных входов
Возможность управления внешними устройствами через встроенные реле
Настройка через USB-интерфейс с помощью ПО Vega LoRaWAN Configurator
Чувствительность приёмника до −138 дБм
Преимущества устройства Вега СИ-12 Реле
Совмещение функций счётчика импульсов и контроллера управления
Два встроенных реле для управления внешними модулями и сигнализацией
Надёжная передача данных по LoRaWAN и высокая чувствительность приёмника
Гибкая настройка частотных планов и интервалов связи
Работа от внешнего питания 8…35 В с оптимизацией энергопотребления
Возможность использования в охранных системах и диспетчеризации
Корпус с защитой IP65 для эксплуатации в помещениях и на открытом воздухе
Назначение и возможности
Счётчик импульсов Вега СИ-12 Реле предназначен для дистанционного сбора показаний и управления исполнительными механизмами. Устройство обеспечивает учёт с приборов, оснащённых герконовыми или транзисторными («открытый коллектор») выходами, и передаёт данные в сеть LoRaWAN.
Два встроенных реле позволяют выполнять дистанционное управление сигнальными и слаботочными устройствами. Счётчик также может работать в качестве охранного блока, реагируя на срабатывание подключённых датчиков.
Сферы применения
Системы учёта и мониторинга ресурсов (АСКУЭ)
Диспетчеризация и управление инженерными системами
Контроль и управление исполнительными устройствами через реле
Промышленные и инфраструктурные сети IoT
Охранные и сигнальные системы
Учёт воды, тепла и электроэнергии по входам
Питание и программное обеспечение
Программное обеспечение обеспечивает счёт импульсов, управление реле, фиксацию времени событий и передачу данных по LoRaWAN. Настройка выполняется через USB-порт (mini-USB, type B) с использованием ПО Vega LoRaWAN Configurator.
Интеграция и управление
Счётчик импульсов Вега СИ-12 Реле интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ. Передача данных выполняется по LoRaWAN с поддержкой способов активации ABP и OTAA.
Управление и конфигурирование осуществляется через ПО Vega LoRaWAN Configurator. Пользователь может настраивать интервалы оповещения, параметры реле и охранных входов в зависимости от сценария использования.
Заказ и сотрудничество
Счётчик импульсов Вега СИ-12 Реле поставляется компанией «Я ТУТ» и применяется для дистанционного учёта и управления в системах LoRaWAN.
Компания «Я ТУТ» выполняет поставку, интеграцию и техническое сопровождение оборудования «Вега-Абсолют», а также оказывает услуги по радиопланированию и оптимизации покрытия сетей IoT.
Оставьте заявку или свяжитесь с нами для консультации — мы ответим в течение рабочего дня.
Ниже приведены основные технические параметры счётчика импульсов Вега СИ-12 Реле. Устройство поддерживает четыре импульсных входа и два релейных выхода, работает в классе C и передаёт данные по сети LoRaWAN.
- Модель
- Вега СИ-12 Реле
- Производитель
- Вега-Абсолют
- Входы импульсные
- до 4
- Максимальная частота импульсного сигнала
- 200 Гц
- Выходы реле
- 2
- Входы охранные
- до 4
- USB-порт
- mini-USB, type B
- Диапазон рабочих температур, °C
- −40…+85
- Встроенный датчик температуры
- да
- Класс устройства LoRaWAN
- C
- Количество каналов LoRaWAN
- 16
- Частотный план
- RU868, EU868, AS923, AU915, US915, KZ865, произвольный (на основе EU868)
- Способ активации в сети
- ABP или OTAA
- Период накопления данных
- 5, 15, 30 мин, 1, 6, 12 или 24 ч
- Период выхода на связь
- 5, 15, 30 мин, 1, 6, 12 или 24 ч
- Тип антенны LoRaWAN
- внутренняя
- Чувствительность приёмника
- −138 дБм
- Дальность в сельской местности
- до 15 км
- Дальность в городской застройке
- до 5 км
- Мощность передатчика (по умолчанию)
- 25 мВт (настраивается)
- Максимальная мощность передатчика
- 100 мВт
- Напряжение внешнего питания
- 8…35 В
- Размеры корпуса, мм
- 90 × 49 × 46
- Степень защиты корпуса
- IP65
- Крепление
- стяжками к опоре, на DIN-рейку, настенное
- Габариты упаковки, мм
- 95 × 50 × 46
- Вес комплекта в упаковке, кг
- 0,095
