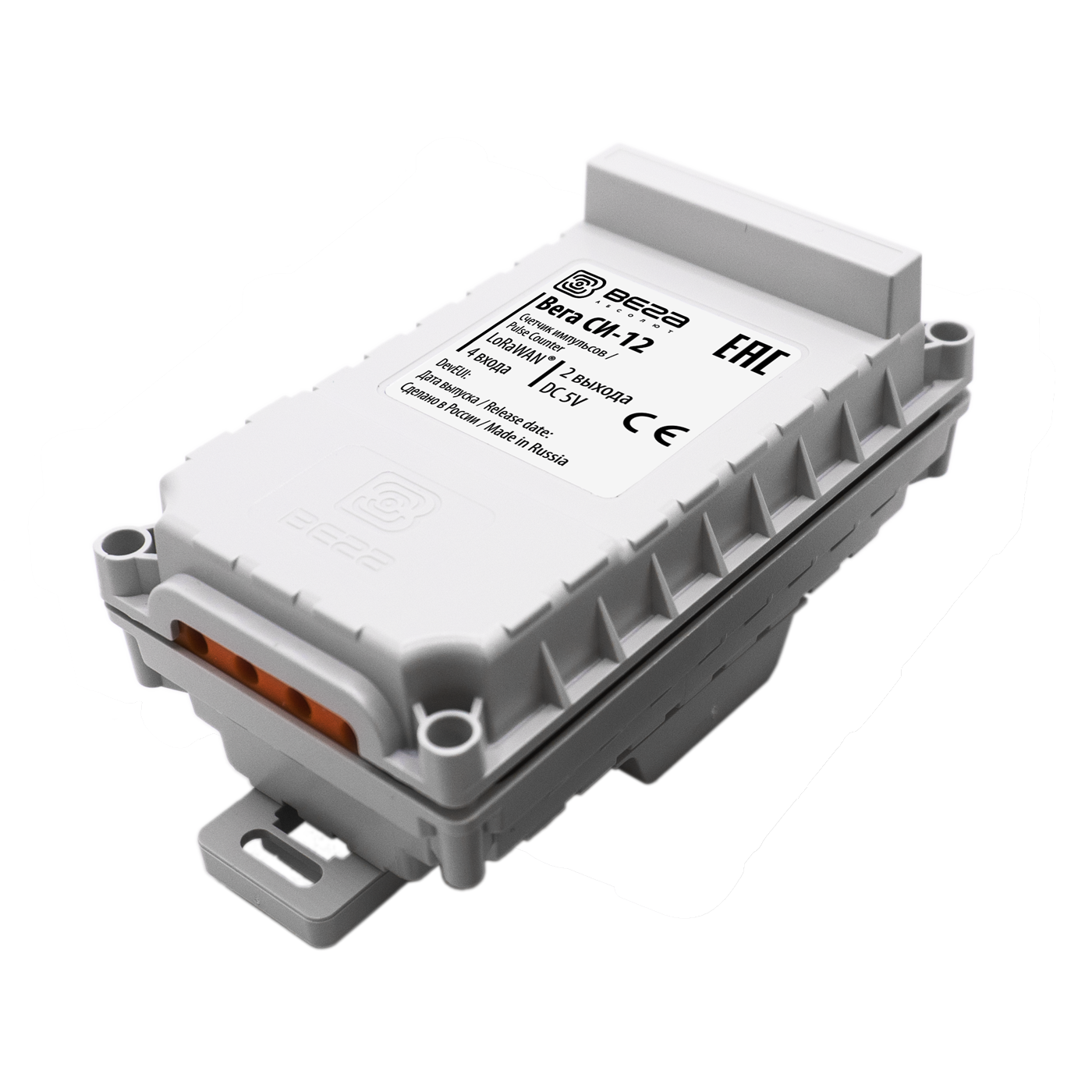

Вега СИ-12 — счётчик импульсов LoRaWAN с двумя выходами управления
Особенности
Устройство класса A или C (в зависимости от источника питания)
Четыре импульсных и четыре охранных входа
Два выхода типа «открытый коллектор»
Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)
Дополнительные планы IN865, AS923, AU915, KR920, US915 (опция заказа)
Возможность задания произвольного частотного плана (на основе EU868)
Сохранение непереданных пакетов в памяти (до 200 записей)
Встроенный датчик температуры
Привязка показаний ко времени по внутренним часам
Настраиваемый период выхода на связь и накопления — от 5 минут до 24 часов
Поддержка ADR (Adaptive Data Rate)
Передача пакетов с подтверждением (настраивается)
Режимы работы «Активный» и «Склад»
Выход на связь при сработке охранных входов
Измерение заряда встроенной батареи
Настройка через USB-интерфейс с помощью ПО Vega LoRaWAN Configurator
Чувствительность приёмника до −138 дБм
Преимущества устройства Вега СИ-12
Четыре канала импульсного учёта и два канала управления внешними устройствами
Работа в классах A и C в зависимости от питания
Поддержка широкого диапазона частотных планов и режимов связи
Гибкая настройка интервалов опроса, подтверждения и режимов ADR
Возможность интеграции в системы IoT и АСКУЭ
Автономная работа при питании от батареи до 10 лет
Корпус с защитой IP65 для установки в помещениях и на открытых площадках
Назначение и возможности
Вега СИ-12 используется для дистанционного учёта и мониторинга ресурсов, а также управления внешними исполнительными устройствами. Счётчик обеспечивает приём импульсов от приборов учёта (водосчётчиков, электросчётчиков, теплосчётчиков, расходомеров) и передачу накопленных данных в сеть LoRaWAN.
Благодаря наличию двух выходов типа «открытый коллектор» устройство может включать или отключать внешние модули и сигнализацию. Встроенные охранные входы позволяют фиксировать события несанкционированного доступа или изменения состояния подключённого оборудования.
Сферы применения
Системы учёта и мониторинга ресурсов (АСКУЭ)
Сбор показаний водосчётчиков, теплосчётчиков и электросчётчиков
Промышленные и инженерные сети IoT
Мониторинг оборудования с импульсным выходом
Системы диспетчеризации и контроля оборудования
Инфраструктура «умных» зданий и жилых комплексов
Питание и программное обеспечение
Программное обеспечение реализует накопление и передачу импульсов, фиксацию времени событий и сохранение данных при отсутствии связи. Настройка выполняется через USB-порт (mini-USB, type B) с использованием ПО Vega LoRaWAN Configurator.
Интеграция и управление
Вега СИ-12 интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ. Передача данных выполняется в стандарте LoRaWAN, что обеспечивает совместимость с базовыми станциями и сетевыми серверами разных производителей.
Через ПО Vega LoRaWAN Configurator осуществляется первичная настройка, выбор режимов (ABP/OTAA), периодов передачи и дополнительных параметров. Устройство поддерживает гибкую конфигурацию и контроль состояния через встроенные функции индикации.
Заказ и сотрудничество
Счётчик импульсов Вега СИ-12 поставляется компанией «Я ТУТ» и используется для внедрения в системы учёта и мониторинга ресурсов на базе LoRaWAN.
Компания «Я ТУТ» выполняет поставку, интеграцию и техническую поддержку оборудования «Вега-Абсолют», а также оказывает услуги по радиопланированию, обследованию объектов и оптимизации покрытия сети.
Оставьте заявку или свяжитесь с нами для консультации — мы ответим в течение рабочего дня.
Ниже приведены основные технические параметры счётчика импульсов Вега СИ-12. Устройство поддерживает четыре импульсных входа и два выхода управления, работает в классах A и C и передаёт данные по сети LoRaWAN.
- Модель
- Вега СИ-12
- Производитель
- Вега-Абсолют
- Входы импульсные
- до 4
- Максимальная частота импульсного сигнала
- 200 Гц
- Выходы типа «открытый коллектор»
- 2
- Входы охранные
- до 4
- USB-порт
- mini-USB, type B
- Диапазон рабочих температур, °C
- −40…+85
- Встроенный датчик температуры
- да
- Класс устройства LoRaWAN®
- A или C (в зависимости от питания)
- Количество каналов LoRaWAN®
- 16
- Частотный план
- RU868, EU868, AS923, AU915, US915, KZ865, произвольный (на основе EU868)
- Способ активации в сети
- ABP или OTAA
- Период накопления данных
- 5, 15, 30 мин, 1, 6, 12 или 24 ч
- Период выхода на связь
- 5, 15, 30 мин, 1, 6, 12 или 24 ч
- Тип антенны LoRaWAN®
- внутренняя
- Чувствительность приёмника
- −138 дБм
- Дальность в сельской местности
- до 15 км
- Дальность в городской застройке
- до 5 км
- Мощность передатчика (по умолчанию)
- 25 мВт (настраивается)
- Напряжение внешнего питания
- 9…36 В
- Тип батареи питания
- 3,6 В, типоразмер А
- Размеры корпуса, мм
- 90 × 49 × 46
- Степень защиты корпуса
- IP65
- Крепление
- стяжками к опоре, на DIN-рейку, настенное
- Габариты упаковки, мм
- 95 × 50 × 46
- Вес комплекта в упаковке, кг
- 0,095
