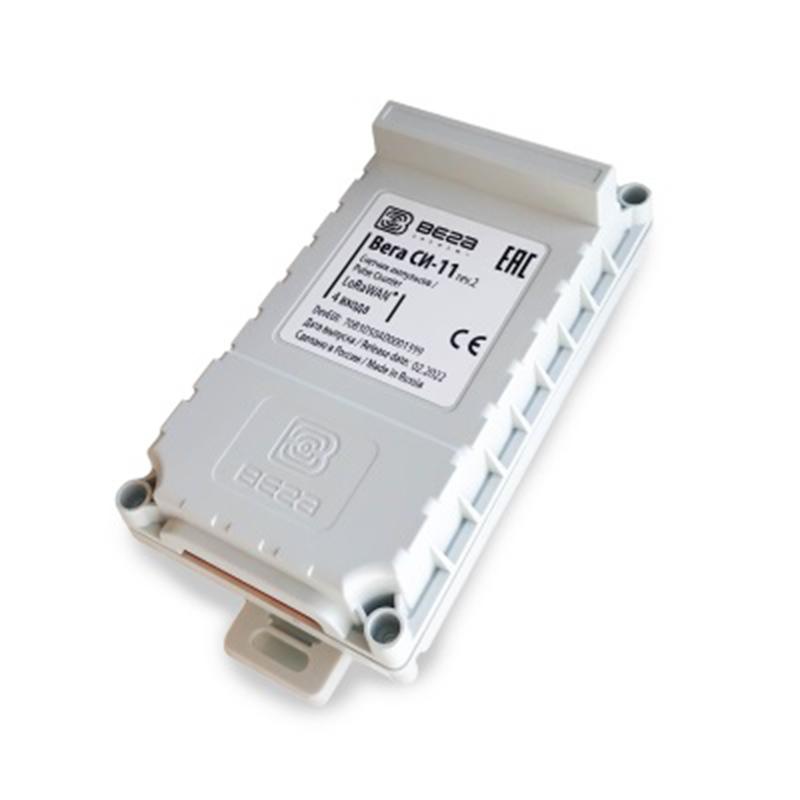

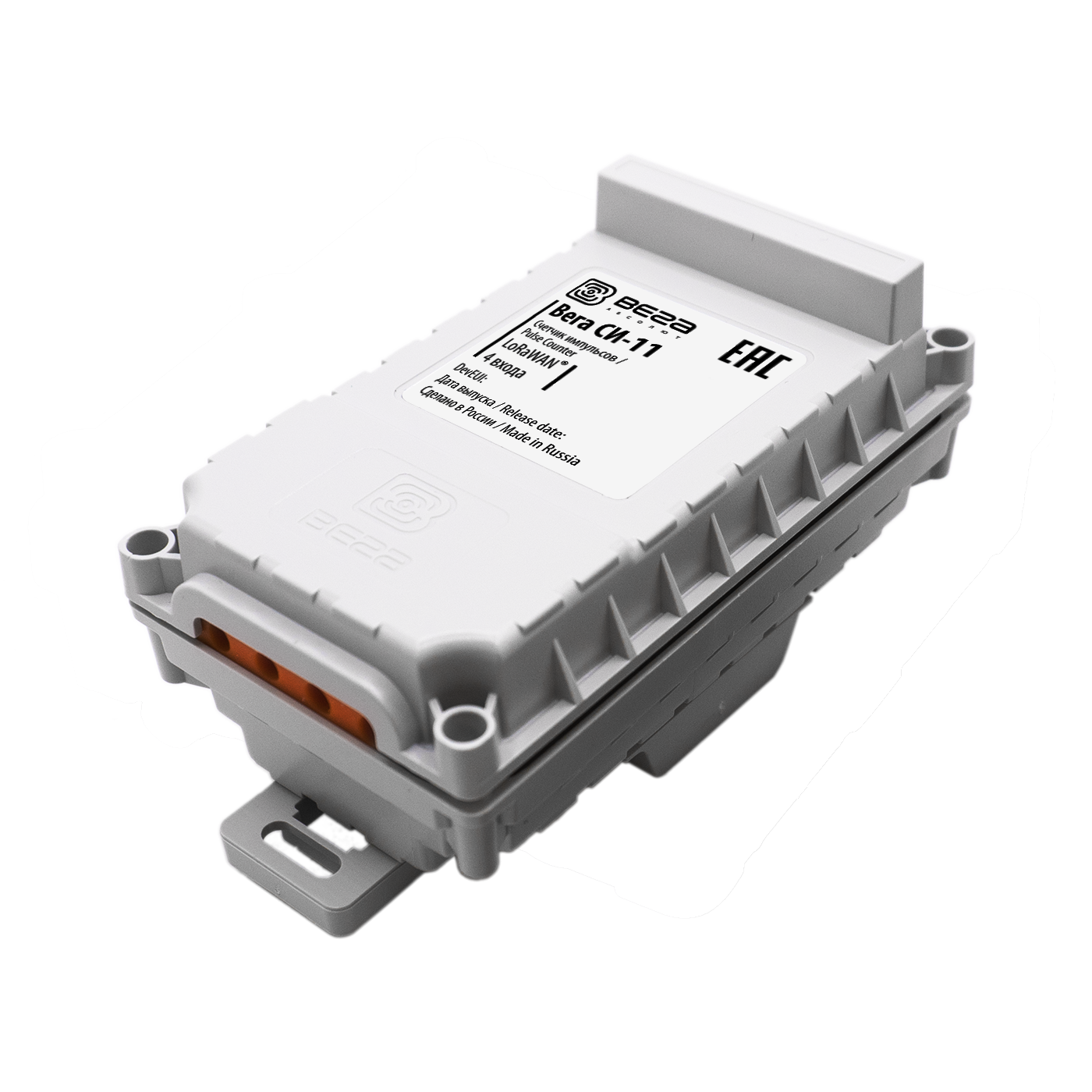

Вега СИ-11 — счётчик импульсов LoRaWAN для систем учёта и мониторинга
Особенности
Устройство класса A
До четырёх импульсных и четырёх охранных входов
Максимальная частота входных импульсов — 200 Гц
Встроенный датчик температуры
Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)
Дополнительные планы IN865, AS923, AU915, KR920, US915 (опция)
Возможность задания произвольного частотного плана на основе EU868
Сохранение непереданных пакетов в памяти (до 200 записей)
Привязка показаний ко времени по внутренним часам
Настраиваемый период выхода на связь и накопления — от 5 минут до 24 часов
Поддержка ADR (Adaptive Data Rate)
Передача пакетов с подтверждением (настраивается)
Два режима работы — «Активный» и «Склад»
Выход на связь при сработке охранных входов
Измерение заряда встроенной батареи
Чувствительность приёмника — до −138 дБм
Преимущества устройства Вега СИ-11
Поддержка четырёх независимых каналов учёта
Гибкая настройка периодов передачи и режимов работы
Автономная работа до 10 лет от литиевого элемента питания (3,6 В, тип А)
Высокая помехоустойчивость и надёжная связь на дальних расстояниях
Возможность совмещения каналов учёта и охранных входов
Встроенное измерение температуры и контроль питания
Корпус с защитой IP65 для внутренней и наружной установки
Совместимость с IOT Vega Server, IoT-платформами и системами АСКУЭ
Назначение и возможности
Счётчик Вега СИ-11 используется для дистанционного учёта потребления воды, электроэнергии, тепла и других коммунальных ресурсов. Устройство принимает импульсы от подключённых приборов, накапливает и передаёт данные в сеть LoRaWAN, что позволяет организовать централизованный сбор показаний в системах IoT и АСКУЭ.
Прибор поддерживает конфигурацию частотных планов, интервалы опроса и отправки, а также различные способы активации (OTAA, ABP). Возможна настройка режимов «Активный» и «Склад», использование входов для охранных датчиков и фиксации несанкционированных воздействий.
Сферы применения
Автоматизированные системы учёта (АСКУЭ)
Сбор показаний водосчётчиков, теплосчетчиков и электросчётчиков
Учёт тепловой энергии и расхода ресурсов
Промышленные и инженерные системы IoT
Мониторинг оборудования с импульсным выходом
Инфраструктура «умных» зданий и жилых комплексов
Питание и программное обеспечение
Программное обеспечение устройства обеспечивает накопление импульсов, фиксацию времени событий, передачу данных по LoRaWAN, а также сохранение информации при временном отсутствии связи.
Интеграция и управление
Счётчик импульсов Вега СИ-11 интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ. Передача данных выполняется в стандарте LoRaWAN, что обеспечивает совместимость с базовыми станциями и сетевыми серверами различных производителей.
Настройка осуществляется через интерфейс UART или радиоканал FSK.
Устройство поддерживает гибкие параметры конфигурации, включая настройку периодов выхода на связь, подтверждение пакетов и режимы ADR. Управление выполняется с использованием стандартных инструментов конфигурирования «Вега-Абсолют».
Заказ и сотрудничество
Счётчик импульсов Вега СИ-11 поставляется компанией «Я ТУТ» и применяется в системах учёта и мониторинга LoRaWAN. Оборудование доступно для внедрения в инфраструктуру IoT и АСКУЭ в составе проектных решений.
Компания «Я ТУТ» выполняет подбор, поставку и интеграцию оборудования «Вега-Абсолют», а также оказывает услуги по радиопланированию, проектированию и технической поддержке.
Оставьте заявку или свяжитесь с нами для консультации — мы ответим в течение рабочего дня.
Ниже приведены основные технические параметры счётчика импульсов Вега СИ-11. Устройство используется для дистанционного сбора показаний с приборов учёта и передачи данных по сети LoRaWAN.
- Модель
- Вега СИ-11
- Производитель
- Вега-Абсолют
- Входы импульсные
- до 4
- Максимальная частота импульсного сигнала
- 200 Гц
- Входы охранные
- до 4
- Интерфейс подключения к ПК
- UART, радиоканал FSK
- Диапазон рабочих температур, °C
- −40…+85
- Встроенный датчик температуры
- да
- Класс устройства LoRaWAN®
- A
- Количество каналов LoRaWAN®
- 16
- Частотный план
- RU868, EU868, AS923, AU915, US915, KZ865, произвольный (на основе EU868)
- Способ активации в сети
- ABP или OTAA
- Период накопления данных
- 5, 15, 30 мин, 1, 6, 12 или 24 ч
- Период выхода на связь
- 5, 15, 30 мин, 1, 6, 12 или 24 ч
- Тип антенны LoRaWAN®
- внутренняя
- Чувствительность приёмника
- −138 дБм
- Дальность радиосвязи в сельской местности
- до 15 км
- Дальность радиосвязи в городской застройке
- до 5 км
- Мощность передатчика (по умолчанию)
- 25 мВт (настраивается)
- Тип батареи питания
- 3,6 В, типоразмер А
- Размеры корпуса, мм
- 90 × 49 × 46
- Степень защиты корпуса
- IP65

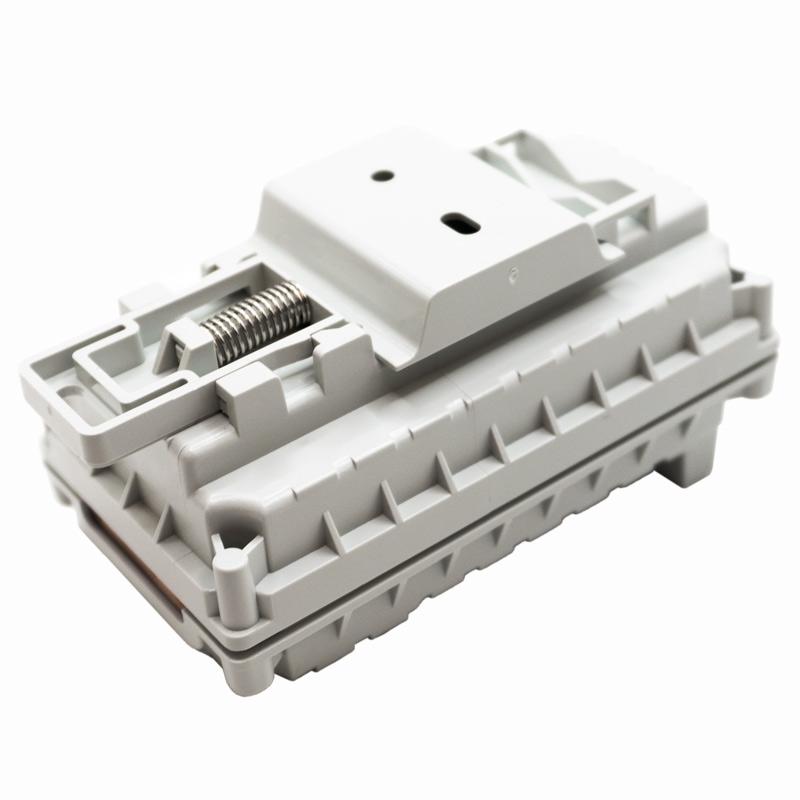

- Крепление
- стяжками к опоре, на DIN-рейку, настенное
- Габариты упаковки, мм
- 95 × 50 × 46
- Вес комплекта в упаковке, кг
- 0,093
