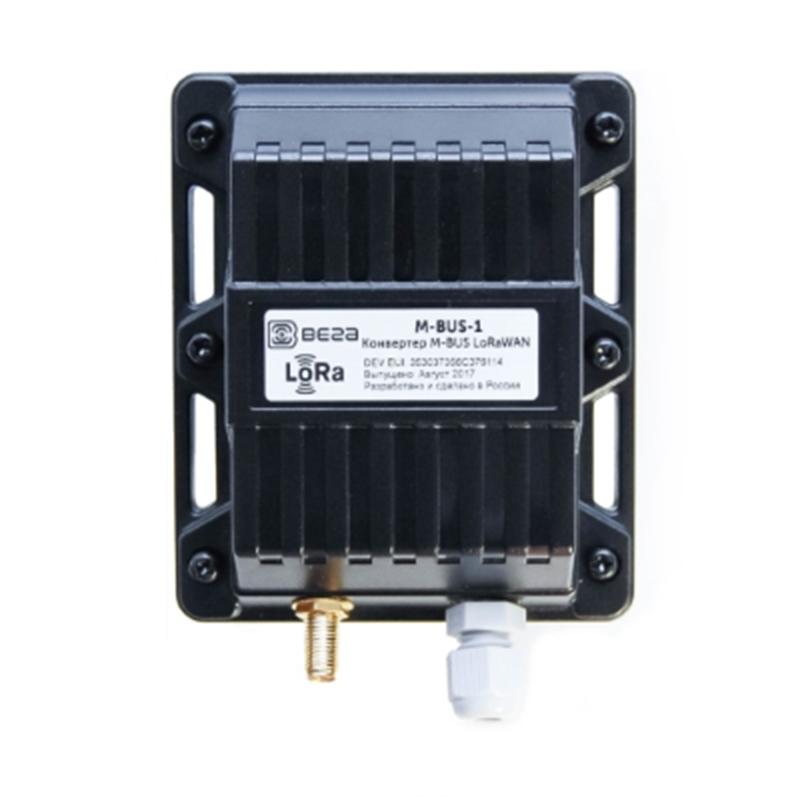

Вега M-BUS-1 — конвертер M-BUS LoRaWAN

• Устройство класса A или C (в зависимости от типа питания)

• Интерфейс M-BUS — 1, подключение до 10 устройств

• Режим прозрачного радиомодема LoRaWAN ↔ M-BUS

• Режим самостоятельного опроса некоторых типов M-BUS устройств

• Поддержка частотных планов RU868, EU868, KZ865 (по умолчанию)

• Дополнительные частотные планы IN865, AS923, AU915, KR920, US915 (опция заказа)

• Возможность задания произвольного частотного плана (на основе EU868)

• Сохранение непереданных пакетов в памяти (до 100 записей)

• Повторная передача показаний при невозможности доставки

• Два охранных входа с отправкой тревожных сообщений

• Два выхода типа «открытый коллектор» для управления внешними устройствами

• Встроенный датчик температуры

• Привязка показаний ко времени по внутренним часам

• Период выхода на связь и накопления данных — 5, 15, 30 минут, 1, 6, 12 или 24 часа

• Поддержка ADR (Adaptive Data Rate)

• Передача пакетов с подтверждением (настраивается)

• Способы активации OTAA и ABP

• Режимы работы «Активный» и «Склад»

• Измерение уровня заряда встроенной батареи

• Чувствительность приёмника до −138 dBm

• Настройка через USB-интерфейс с помощью Vega LoRaWAN Configurator

• Подключение M-BUS приборов учёта к сети LoRaWAN без замены существующего оборудования

• Два режима работы: прозрачный радиомодем и самостоятельный опрос поддержанных устройств

• Комбинированное питание: автономная работа от батареи и питание от внешнего источника

• Гибкая настройка интервалов накопления и передачи данных

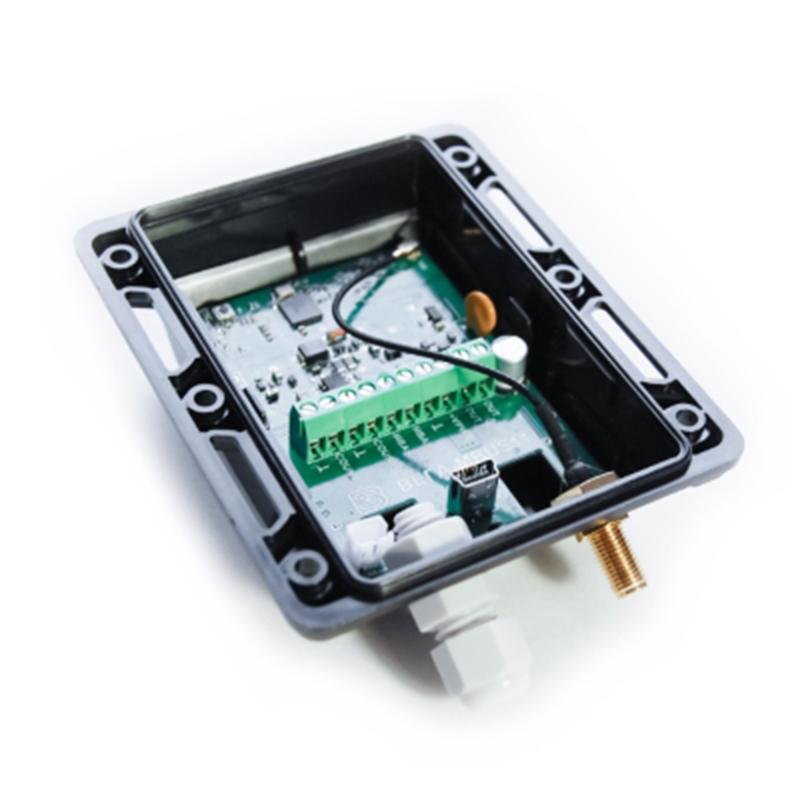

• Охранные входы и управляющие выходы для интеграции в инженерные и охранные системы

• Интеграция с IOT Vega Server, IoT-платформами и системами АСКУЭ

• Антенный разъём SMA для подключения внешней антенны

Вега M-BUS-1 используется для автоматизированного сбора показаний с приборов учёта коммунальных ресурсов и промышленного оборудования, имеющих интерфейс M-BUS. Устройство накапливает показания во внутренней памяти и передаёт их в сеть LoRaWAN с заданной периодичностью.

Конвертер может работать в режиме прозрачного радиомодема LoRaWAN ↔ M-BUS, обеспечивая передачу данных между прибором и сетью. Также поддерживается режим самостоятельного опроса некоторых моделей M-BUS устройств (перечень зависит от варианта прошивки и уточняется при заказе).

Дополнительно предусмотрены два охранных входа для формирования тревожных сообщений и два выхода «открытый коллектор» для управления внешними исполнительными устройствами.

Конвертер может самостоятельно опрашивать ряд приборов учёта с интерфейсом M-BUS. Перечень поддерживаемых устройств зависит от варианта прошивки и уточняется при заказе оборудования:

Теплосчётчик «Теплоучёт-1»
Теплосчётчик «СТЭ 21 БЕРИЛЛ»
Теплосчётчик «ELF-M Тепловодомер»
Теплосчётчик Landis Gyr T230
Теплосчётчик Sharky 775
Теплосчётчик Pulsar
Теплосчётчик Calec ST II
Теплосчётчик Calec ST II_2
Теплосчётчик Sensonic II
Тепловычислитель ZENNER MULTIDATA WR3
Теплосчётчик «Пульс СТК-15»
Тепловычислитель SVM F2
Теплосчётчик Карат-Компакт 2-223
Теплосчётчик «Теплоучёт-1М»
Теплосчётчик СТК МАРС NEO

Поддержка конкретного прибора определяется используемой прошивкой и согласуется при заказе.

АСКУЭ и системы учёта тепла и воды на M-BUS
Подключение теплосчётчиков и тепловычислителей с интерфейсом M-BUS
Диспетчеризация инженерных систем зданий и объектов
Интеграция M-BUS приборов учёта в IoT-инфраструктуру
Удалённый сбор показаний на объектах без проводной связи
Охранные и технологические системы с контролем входов и управлением выходами

Вега M-BUS-1 интегрируется с IOT Vega Server, IoT-платформами и системами АСКУЭ. Поддерживаются ADR, подтверждённые сообщения, способы активации OTAA и ABP, а также настройка частотных планов и режимов обмена данными.

Конфигурирование устройства выполняется через USB-интерфейс (mini-USB, type B) с использованием программы Vega LoRaWAN Configurator. Пользователь задаёт параметры сети LoRaWAN, режим работы (прозрачный радиомодем или самостоятельный опрос), интервалы накопления и передачи, а также логику работы охранных входов и управляющих выходов.

Конвертер Вега M-BUS-1 поставляется компанией «Я ТУТ» и применяется для построения систем учёта и диспетчеризации на базе LoRaWAN с использованием M-BUS приборов.

Компания «Я ТУТ» осуществляет поставку, настройку и интеграцию оборудования «Вега-Абсолют», а также оказывает услуги по радиопланированию и развёртыванию сетей IoT и АСКУЭ.

Оставьте заявку или свяжитесь с нами для консультации — мы ответим в течение рабочего дня.

Руководство по эксплуатации
Драйвер для USB
Прошивка (версия 2.11 EU)

Сертификат соответствия ГОСТ-Р
Декларация соответствия ТР ТС
